Críochfoirt Swage Wire Wire Rope

Cad é Críochfort Cruach in Iarratais Wire Rope? Treoir Iomlán

A críochfort cruach feisteas crua-earraí atá ceangailte go buan le deireadh rópa sreinge chun nascadh le hancairí, turnbuckles, geimhle nó eilimintí struchtúracha a chumasú. In innealtóireacht rópa sreang, is iad críochfoirt an comhéadan ríthábhachtach idir an rópa agus an struchtúr ualachiompartha - agus is minic gurb iad an pointe is laige sa chóras má roghnaítear nó má shuiteáiltear go mícheart iad. Léiríonn sonraí tionscail sin níos mó ná 30% de theipeanna cóimeála rópa sreang tionscnaimh ag an teirminéal, ní feadh an chomhlachta rópa féin. Tá sé riachtanach mar sin tuiscint a fháil ar chineálacha críochfoirt, rátálacha éifeachtúlachta, agus suiteáil cheart d'aon iarratas rópa sreang rigging, ailtireachta nó mara.

1. Cineálacha Críochfoirt Cruach a Úsáidtear in Iarratais Wire Rope

Tagann críochfoirt chruach isteach i roinnt catagóirí ar leith, gach ceann acu a oireann do riachtanais éagsúla ualaigh, modhanna suiteála, agus timpeallachtaí úsáide deiridh. Cinneann roghnú an cineál ceart go díreach éifeachtacht mheicniúil an cheangail.

(1) Críochfoirt Shlogtar (Swageless).

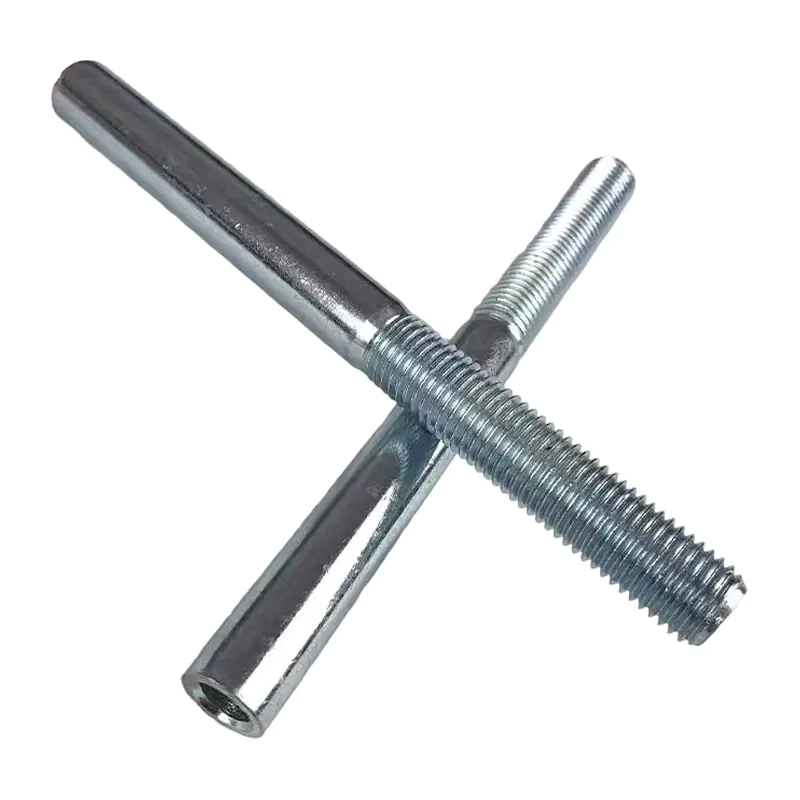

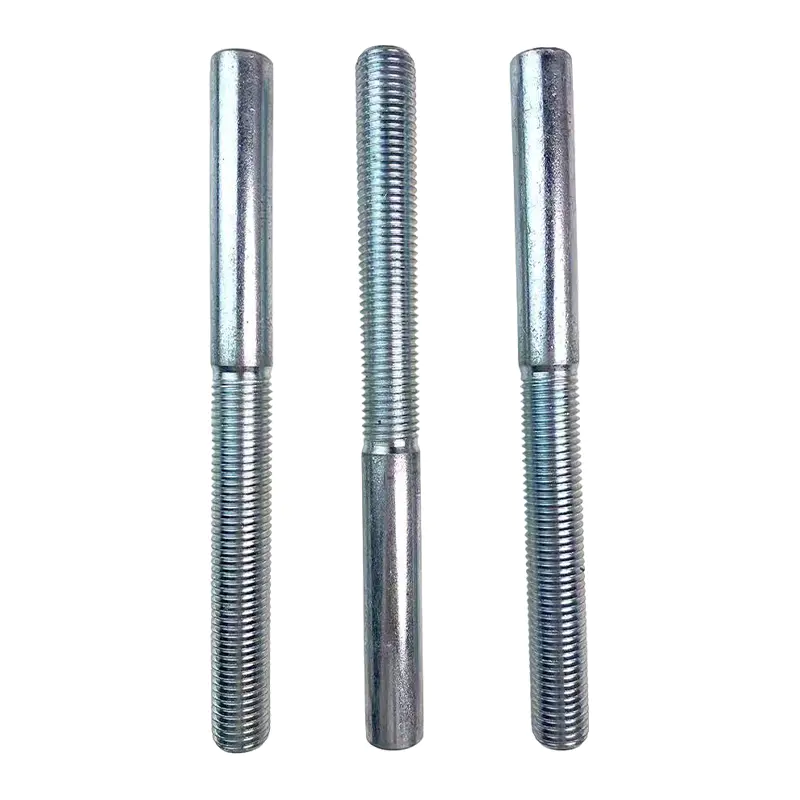

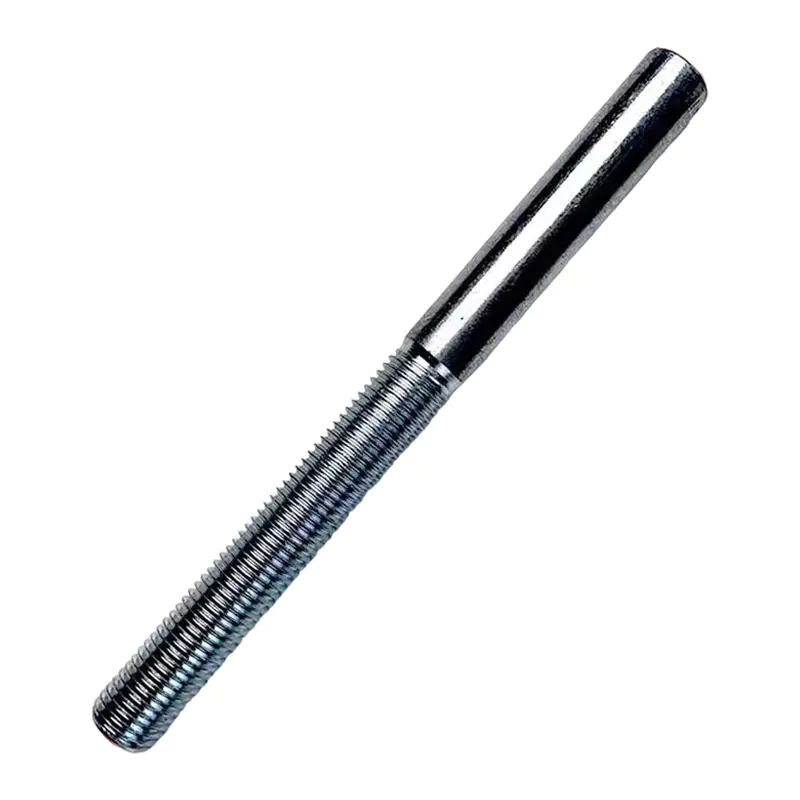

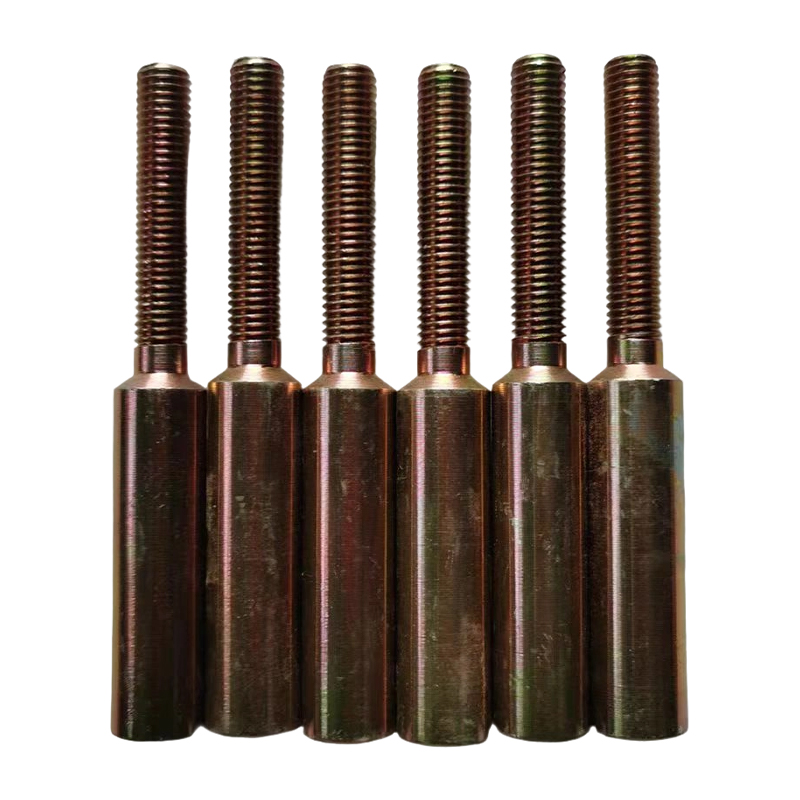

Déantar críochfoirt shlogtha a fhoirmiú go fuar ar an deireadh rópa ag baint úsáide as preas hiodrálacha, rud a chruthaíonn nasc buan ardéifeachtúlachta. Nuair a chuirtear i bhfeidhm i gceart iad, éiríonn leo 95–100% d’íosualach briste an rópa sreang (MBL) , rud a fhágann gurb iad an rogha is fearr le haghaidh feidhmeanna struchtúracha, ailtireachta agus ardaithe. I measc na bhfoirmeacha coirp coitianta tá forc, súl, graí, agus foircinn slat snáithithe.

(2) Soicéid Litreoir (Roisín nó Sinc-Poured).

Is críochfoirt pota iad soicéid litrithe ina socraítear foircinn na sreinge oscailte i since leáite nó i roisín eapocsa taobh istigh de chorp soicéad cónúil. Soláthraíonn an modh seo an éifeachtacht is airde is féidir — suas le 100% MBL — agus tá sé caighdeánach do rópaí ardaitheoir craein, ardaitheoirí mianaigh, agus iarratais cábla droichid nuair is gá inscorthacht agus athfhoirceannadh sa pháirc.

(3) Gearrthóga Wire Rope (Cineál U-Bolt)

Is iad gearrthóga U-bolt an modh teirminéil is inrochtana don réimse ach is mó seans go mbainfear mí-úsáid as freisin. Nuair a chuirtear i bhfeidhm i gceart iad in aghaidh ASME B30.26, éiríonn leo thart ar 80% de MBL . Is féidir le hearráid choitianta - an botún "diallait ar an deireadh marbh" - éifeachtacht a laghdú chomh híseal agus is 60% . Méadaíonn líon na gearrthóga atá ag teastáil le trastomhas rópa: éilíonn rópa 20 mm ar a laghad 4 gearrthóg spásáilte ag an eatramh ceart.

(4) Soicéid Ding

Ceadaíonn soicéid dingeacha suiteáil agus athsholáthar tapa páirce gan uirlisí speisialta. Úsáidtear go forleathan iad ar chraenacha tógála agus rópaí tarrainglíne. Tá a n-éifeachtúlacht tipiciúil 75–90% den MBL ag brath ar an dearadh, agus éilíonn siad an deireadh marbh a bheith daingnithe chun dícheangail thimpiste a chosc nuair a bhíonn aisiompú ualaigh.

2. Ábhair Críochfort Cruach agus Friotaíocht Creimeadh

Ní mór ábhar an chomhlachta críochfoirt a mheaitseáil leis an timpeallacht oibriúcháin. Is iad na trí rogha is coitianta i gcomhthionóil rópa sreang gairmiúla:

• Cruach charbóin (sinc-plátáilte nó ghalbhánuithe te-tumtha) — caighdeán le haghaidh tógála, mianadóireacht, agus ardaithe ginearálta. Éifeachtach ó thaobh costais agus ar fáil sa raon is leithne méideanna. Soláthraíonn sciath ghalbhánuithe cosaint leordhóthanach i dtimpeallachtaí measartha.
• Cruach dhosmálta (316-grád) — éigeantach i dtimpeallachtaí muirí, próiseála bia, ailtireachta agus cósta. Seachadann friotaíocht pitting níos fearr agus saol seirbhíse suas go dtí 3 × níos faide ná cruach carbóin ghalbhánuithe i gcoinníollacha spraeála salann.
• Cruach cóimhiotail ard-teanntachta — a úsáidtear i bhfeidhmiúcháin tromshaothraithe agus mianadóireachta nuair is tosaíochtaí iad dlúthacht agus cóimheas uasta neart le meáchain. Ar fáil go hiondúil i ainmniúcháin Ghrád 80 agus Grád 100.

3. Roghnú Teirminéil de réir Iarratais — Tábla Tagartha

Forchuireann tionscail éagsúla ceanglais éagsúla ar chríochfoirt chruach. Tugann an tábla thíos achoimre ar na gnáthroghanna teirminéil de réir iarratais chun cabhrú le sainitheoirí agus innealtóirí rigging.

4. Treochtaí Acmhainne Ualach - Mar a théann Rogha Teirminéil i bhfeidhm ar Neart an Tionóil

Léiríonn an chairt thíos an chaoi a n-athraíonn ualach briste éifeachtach cóimeála rópa sreinge iomlán le cineál teirminéil le haghaidh a Trastomhas 16 mm, rópa 6 × 19 IWRC le MBL de thart 15.0 tonna . Éiríonn an críochfort ina chomhpháirt teorannaithe nuair a thiteann a éifeachtúlacht faoi bhun 100%.

5. Ceisteanna Coitianta

C1: Cad é an difríocht idir críochfort swaged agus soicéad litreoir, agus atá níos láidre?

Sroicheann an dá cheann leibhéil éifeachtúlachta atá beagnach comhionann nuair a chuirtear i bhfeidhm iad i gceart - sroicheann soicéid litreoir 100% MBL , cé go sroicheann críochfoirt swaged 95–100% MBL . Is é an príomhdhifríocht ná suiteáil agus athúsáid: tá críochfoirt swaged buan, dlúth, agus oiriúnach le haghaidh tionóil mhonarcha, agus is féidir soicéid spelter a dhoirteadh agus a ath-dhoirteadh, rud a fhágann gur fearr iad le haghaidh rópaí ardaitheoir mianaigh agus feidhmchláir chraenacha nuair is gá athfhoirceannadh tréimhsiúil. Don chuid is mó de chuspóirí ardaithe agus rigging, tá ceachtar den dá chineál inghlactha nuair a dhéantar innealtóireacht cheart ar an tionól agus nuair a dhéantar tástáil phrofa air.

C2: Conas a chinnfidh mé cé mhéad gearrthóg rópa sreang U-bolt a theastaíonn le haghaidh trastomhas téad áirithe?

Méadaíonn an líon riachtanach gearrthóga U-bolt le trastomhas rópa agus tá sé sonraithe in ASME B30.26 agus táblaí chasmhóiminte an mhonaróra. Mar threoir ghinearálta: rópaí suas go dtí Éilíonn 10 mm 3 gearrthóg , 12-16 mm a cheangal 4 gearrthóg , 18-22 mm a cheangal 5 gearrthóg , agus éilíonn rópaí os cionn 25 mm 6 gearrthóg nó níos mó . Ní mór gearrthóga a shuiteáil i gcónaí leis an diallait ar an taobh beo (ualachiompartha) agus an U-bolt ar an taobh marbh - laghdaítear éifeachtúlacht suas le 25% .

C3: Cathain ar chóir críochfoirt cruach dhosmálta a úsáid in ionad críochfoirt cruach ghalbhánuithe?

Ba cheart críochfoirt cruach dhosmálta (316-grád) a shonrú i gcónaí nuair a bheidh an tionól faoi lé sáile, atmaisféir lán le clóiríd, nó timpeallachtaí cósta ard-taise — is gnách do rigging muirí, ardáin amach ón gcósta, imfháluithe linn snámha, agus suiteálacha ailtireachta cósta. I dtástáil spraeála salann, léiríonn 316 críochfort dhosmálta aon creimeadh suntasach tar éis 1,000 uair an chloig , i gcoinne cruach ghalbhánuithe a d'fhéadfadh briseadh meirge dearg a thaispeáint laistigh 500 uair i dtimpeallachtaí ionsaitheach. Cuireann críochfoirt dhosmálta deireadh freisin leis an mbaol creimthe ghalbhánuithe a thagann chun cinn nuair a úsáidtear feistis cruach carbóin le rópa sreinge dosmálta - meascán a luathaíonn creimeadh an mhiotail nach bhfuil chomh uasal ag an gcomhéadan teagmhála.
