Language

+86-523-86934677
+86-15896002505
RDQ-1010 Cruach Wire Rope Meaisín Annealing Mórdhíol
Baile / Táirgí / Meaisín Annealing Rope Wire / RDQ-1010 Cruach Wire Rope Meaisín Annealing

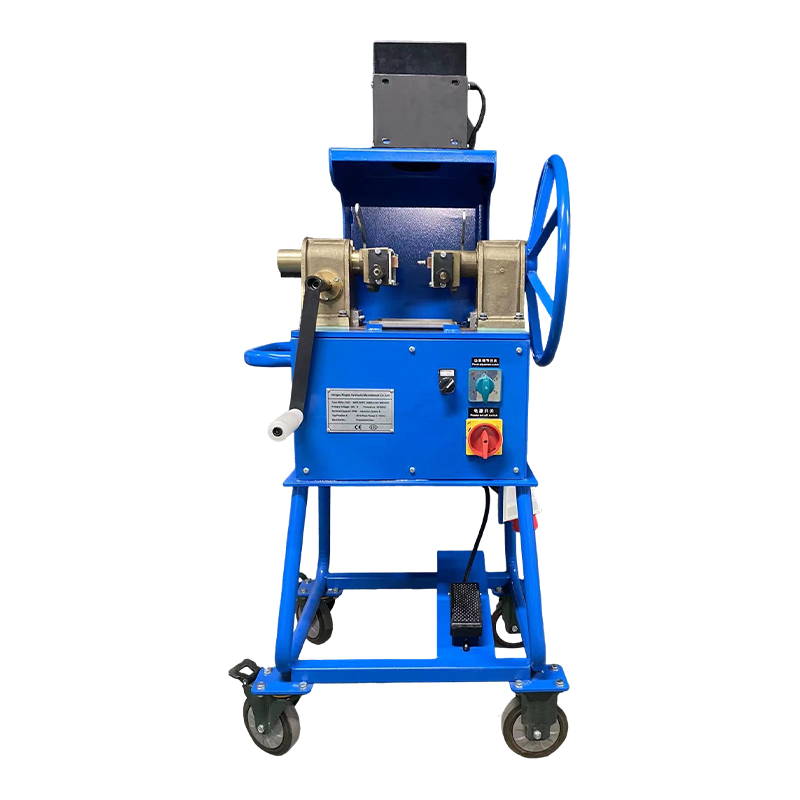

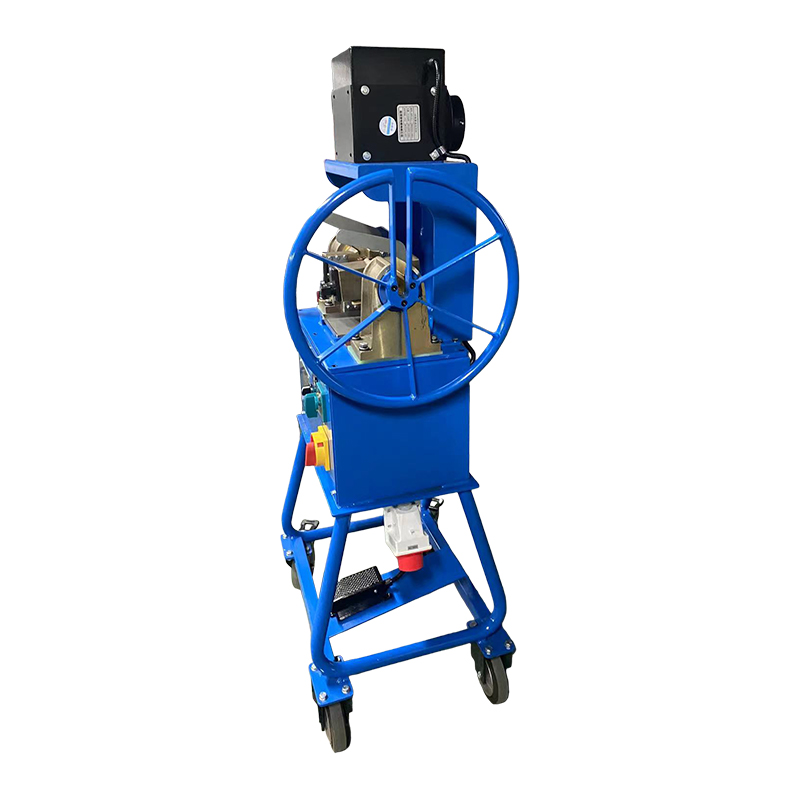

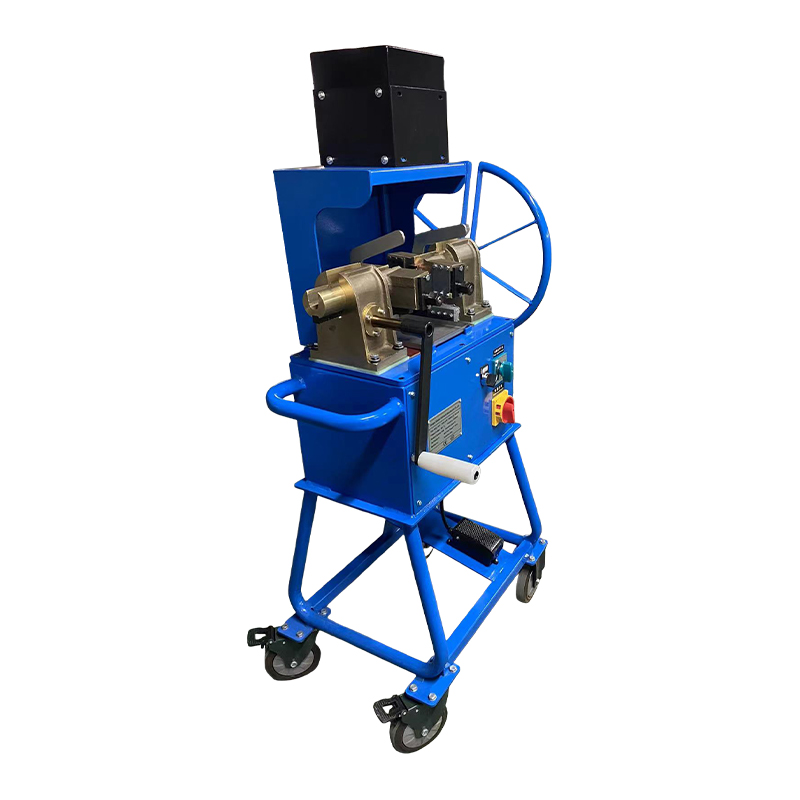

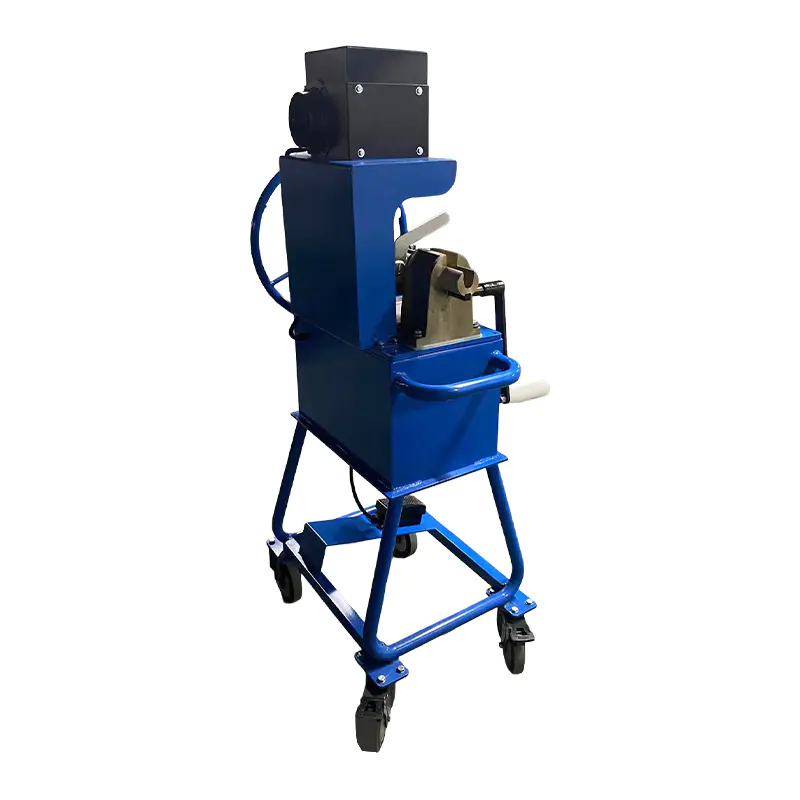

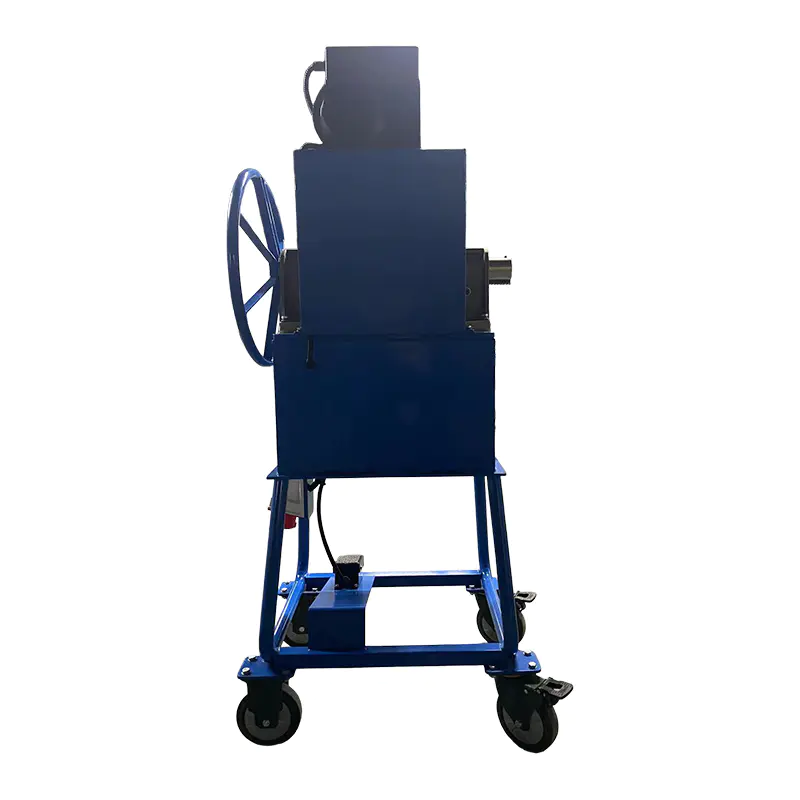

RDQ-1010 Cruach Wire Rope Meaisín Annealing

Tá meaisíní gearrtha agus barrchaolaithe rópa sreang cruach sraith RDQ, le luas leá ard agus éasca le feidhmiú, infheidhme maidir le rópaí cruach leá de thoisí éagsúla a leá, go háirithe rópaí ardaitheoir, rópaí min, cáblaí craein, agus rópaí cruach ardchaighdeáin eile. Tá na rópaí cruach leáite néata agus réidh le foircinn chónúla agus bíseach. Tá na meaisíní seo i bhfeidhm go príomha ag monaróirí rópa cruach agus custaiméirí. (m.sh. calafort, lamairne, déantóir ardaitheoir srl.)

Gnéithe Táirge:
1. Cliste i gcruth agus áisiúil chun bogadh.
2. Le raon leathan trastomhas leá, is féidir na rópaí cruach a leá gan aon chodanna a athsholáthar laistigh den raon trastomhas forordaithe.
3. Éasca a oibriú, ní gá aon spanner don fheiste géarú, agus tá an ceann táthú deas i gcuma.
4. Cumhacht oibre íseal, coigilt fuinnimh, agus sábháilte in úsáid.

+ Déan teagmháil linn
RÉAMHV：RDQ-1011 Wire Rope Annealing and Tapering MachineAr Aghaidh：Gan aon táirge eile
  • Paraiméadar
  • Tuairiscí Eile
  • Teagmháil
Technical Data
Mód Uimh. RDQ-1010
Cumhacht Rátáilte (KW) 5KW
Dóigh amach Raon 3-16mm
Toisí(mm) 130kg
Meáchan 700x400x1200 saor in aisce,
Seachadadh 30 lá
Ár Táirgí
Táirgí gaolmhara
Cuideachta
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As RDQ-1010 Cruach Wire Rope Meaisín Annealing Manufacturers and RDQ-1010 Cruach Wire Rope Meaisín Annealing Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Tá na comhpháirteanna swaging de mheaisíní Hiodrálacha Xingtai brionnaithe ó chruach cóimhiotail ard-neart. Déantar an comhlacht meaisín a mhonarú ó bhloc amháin ábhar, ag cinntiú sláine struchtúrach agus saol seirbhíse fada. Úsáideann ár gcórais hiodrálacha córas soláthair ola caidéil dé-bhrú, a chumasaíonn gluaiseacht tapa aníos agus anuas agus próiseas brú réidh á chinntiú. Feabhsaíonn an dearadh seo go mór cáilíocht brú agus éifeachtúlacht táirgthe.

Onnmhairíodh meaisíní hiodrálacha Xingtai go leor tíortha, lena n-áirítear an Ríocht Aontaithe, an Astráil, an Ísiltír, an Laitvia, an Mhalaeisia, an Téalainn, an India, an Rúis, an Bhotsuáin, an Pholainn, agus eile.

Treoraithe ag an bhfealsúnacht "ardchaighdeán, praghas iomaíoch, agus tiomantas marthanach," déanaimid ár ndícheall chun freastal ar riachtanais ár gcustaiméirí agus a chur ar fáil dóibh leis an tseirbhís is fearr. Táimid fós tiomanta do fhreastal ar chliaint reatha agus nua araon leis an leibhéal céanna feabhais agus muid ag obair le chéile chun todhchaí rathúil a thógáil.
Deimhniú Onóra
  • Deimhnithe
  • Deimhnithe
  • Deimhnithe
  • Deimhnithe
Nuacht
  • Cruach Wire Rope Press Machine | Monaróir Hiodrálacha tSín

    Cad a Steel Rópa Sreang Press Machine An bhfuil agus Conas a Oibríonn sé Is meaisín hiodrálach é meaisín preas rópa sreinge cruach a chomhbhrúigh muinchille alúmanaim nó cruach ar rópa sreang, rud a fhoirmíonn foirceann buan swaged a úsáidtear le haghaidh ardaithe, rigging...

    READ MORE
  • Cad é an Meaisín Preas Rópa Sreang Hiodrálacha?

    Cad é an Meaisín Preas Rópa Sreang Hiodrálacha GT-100 (Fráma C)? Tá an Meaisín Preas Rópa Sreang Hiodrálacha GT-100 (Fráma C) Is meaisín preas rópa sreang hiodrálacha dlúth é a tógadh chun rópa sreang cruach swage le raon trastomhas de 1mm go 10mm . Suíonn ...

    READ MORE
  • Cad é an Meaisín Preas Sreang Sreang Hiodrálacha GT-60?

    Cad é an Meaisín Preas Hiodrálacha Wire Rope Swage (Fráma C) GT-60? Tá an Meaisín Preasa Sreangán Sreangán Hiodrálacha GT-60 (Fráma C) Is preas hiodrálacha dlúth tógtha chun swage rópa sreang cruach le raon trastomhas de 1mm go 10mm . Is é an tsamhail is lú...

    READ MORE
Eolas faoin Tionscal

1. Cén Fáth a Bhfuil Annealing Tábhachtach i Rópa Sreang Próiseáil? – An Fondúireacht mhiotaleolaíochta

Is próiseas cóireála teasa ríthábhachtach é Annealing i ndéantúsaíocht rópa sreang a maolaíonn sé strusanna iarmharacha inmheánacha, athchóiríonn sé insínteacht, agus cothaíonn sé an micreastruchtúr de shreang cruach tar éis líníocht fuar. Gan annealing cuí, coinníonn sreang fuar-tharraingt strusanna iarmharacha ard (suas go dtí 700 MPa ), as a dtiocfaidh Laghdú 30-60% ar shaol tuirse , claonadh méadaithe i leith scoilteadh creimeadh struis, agus briseadh roimh am ar na snáitheanna faoi luchtú timthriallach.

Is éard atá i gceist leis an bpróiseas annealaithe sreang a théamh go teocht rialaithe (go hiondúil 200–680°C ag brath ar ghrád cruach agus ar an toradh inmhianaithe), coinneáil ar feadh soak ar leith, agus ansin fuaraithe ag ráta rialaithe. Athraíonn sé seo an micreastruchtúr brittle atá cruaite ó thaobh oibre ina a staid insínte saor ó strus agus an neart teanntachta ard a theastaíonn le haghaidh feidhmeanna ardaithe agus múrála á gcaomhnú. Baineann línte anála leanúnacha nua-aimseartha amach luasanna líne de 50-300 m/nim le aonfhoirmeacht teochta de ±5°C .

2. Príomhshochar #1: Laghdú ar Strus Iarmharach & Síneadh Saoil Tuirse

Cruinníonn líníocht fuar dislocations sa laitís criostail chruach, rud a chruthaíonn strusanna teanntachta inmheánacha a luathaíonn tionscnamh crack. Laghdaíonn Annealing na strusanna seo trí 80–90% , feabhas a chur ar fheidhmíocht tuirse go díreach. Déanann an chairt thíos comparáid idir leibhéil struis iarmharacha ar fud coinníollacha cóireála éagsúla.

Strus Dromchla Iarmharach (MPa) – Roimh vs Tar éis Annealing

Sreang fuar-tharraingthe (gan chóireáil)
560–700 MPa
Tar éis faoiseamh strus ar theocht íseal (200-350 ° C)
250–380 MPa
Tar éis athchriostalú iomlán anneal (500–650°C)
50–120 MPa
Tar éis anáil ionduchtaithe (timthriall optamaithe)
30–80 MPa

Fíor 1 – Laghdaíonn anáil an strus dromchla iarmharach ó 700 MPa go dtí faoi bhun 120 MPa , laghdú os cionn 80%, feabhas a chur ar fhriotaíocht tuirse go díreach.

Aistríonn an laghdú struis seo go feidhmíocht intomhaiste: léiríonn sreang rópa annealed i gceart a Feabhsú 40-55% ar shaol tuirse Bend-over-Sheave agus a Méadú 25-35% ar insínteacht torsional i gcomparáid le sreang neamh-annealed.

3. Buntáiste #2: Feabhsú Saoil Tuirse Drámaíochta faoi Luchtú Timthriallach

Léiríonn tástálacha tuirse saotharlainne ar shreang grád 1770 MPa (trastomhas 10 mm, 30% den timthriall ualach briste) an tábhacht ríthábhachtach a bhaineann le roghnú teochta annealing. An fhuinneog teocht is fearr de 500–650°C seachadann an tairbhe tuirse is mó.

Teocht Annealing vs. Feabhsú Saoil Tuirse (%) le haghaidh Sreang Grád 1770 MPa

Tuirse Gnóthachan Saoil (%) Teocht anáil (°C) 0 10 20 30 40 50 60 200 300 400 500 600 700 Crios is fearr: 500-650 ° C Ró-anneal

Fíor 2 - Seachadann an fhuinneog teocht annealing is fearr (500-650 ° C). Feabhsú saoil tuirse 48-55%. . Níos mó ná 700 ° C is cúis le fás gráin agus caillteanas feidhmíochta.

Maidir le rópaí ardaitheoir mianadóireachta agus feidhmeanna craein faoi réir na milliúin timthriallta ualaigh, aistrítear an sochar tuirse seo 2-3x saol seirbhíse níos faide agus laghdaigh minicíocht athsholáthair go suntasach.

4. Buntáiste # 3: Insínteacht Athchóirithe & Cruas Toirse

Laghdaíonn líníocht fuar fadú na sreinge ag briseadh ó 10–12% (staid annealaithe) go 3–4% (tarraingthe go hiomlán) . Athchóiríonn Annealing insínteacht, rud a ligeann don sreang seasamh in aghaidh lúbthachta, casadh agus ualaí turrainge gan scoilt. Déanann an chairt thíos comparáid idir insínteacht torsional trasna coinníollacha próiseála.

Insínteacht Torsional (casadh go briste, fad tomhsaire 100x)

Casann torsion go briste Coinníoll sreang 0 5 10 15 20 25 30 35 8 casadh 18 casadh 28 casadh 32 casadh Fuar-tharraingt Strus-fhaoiseamh Iomlán annealed Ionduchtú optamaithe

Fíor 3 – Méadaíonn anáil cheart insínteacht torsional ó 8 casadh to 28–32 turns , ag comhlíonadh ceanglais EN 10264 maidir le sreang rópa ardfheidhmíochta.

Éilíonn príomhshreang cábla droichead fionraí íosmhéid de 16 casadh torsion gan briseadh – ceanglas a shainordaíonn go bunúsach annealú rialaithe na sreinge tarraingthe roimh tráchur.

5. Ceanglais Annealing de réir Cineál Táirge Wire Rope

Teastaíonn cóireálacha anála sonracha ó iarratais éagsúla rópa sreang. Tugann an tábla thíos achoimre ar raonta teochta molta agus príomhbhuntáistí do gach catagóir táirge.

Tábla 1 – Paraiméadair análaithe molta de réir an chineáil táirge rópa sreinge.
Cineál Táirge Teocht Annealing. Raon Buntáiste Méadú Saoil Tuirse tipiciúil
Téad sreang ghalbhánuithe (réamh-anneal) 450–600°C Insínteacht le haghaidh líníocht fuar 35%
Téad sreang cruach dhosmálta (anneal geal) 900–1100°C Insínteacht friotaíochta creimeadh 50%
Cruach ardcharbóin (mianadóireacht / ardú) 350–450°C (faoiseamh struis) Saol tuirse, neart 90% a chaomhnú 40–55%
Téad réamhdhéanta / dlúthaithe 180–280°C (anneal éadrom) Laghdaigh springback, leagan aonfhoirmeach 25% (láimhseáil)

I gcás feidhmeanna ríthábhachtacha mar phríomhcháblaí droichead fionraí agus rópaí ardaitheoir mianach, tá anáil ann éigeantach in aghaidh ASTM A1023 agus EN 12385 caighdeáin.

6. Ceisteanna Coitianta Maidir le Wire Rope Annealing

C1: Cad é an difríocht idir faoiseamh strus agus annealing iomlán le haghaidh rópa sreang?
A1: Faoiseamh ar strus (200-450 ° C) laghdaíonn sé an strus iarmharach gan athrú suntasach a dhéanamh ar struchtúr gránach nó neart teanntachta - oiriúnach le haghaidh sreang rópa críochnaithe. Anáil iomlán (480–680°C) is cúis le hathchriostalú, rud a tháirgeann sreang níos boige agus níos insínte le haghaidh pasanna líníochta idirmheánacha ach laghdaítear an neart faoi 15–25%.

C2: An féidir rópa sreang a ró-annealed? Cad iad na hiarmhairtí?
A2: Tá. Ag dul thar 700°C le haghaidh cruach ardcharbóin is cúis le fás gráin agus austenitization páirteach, rud a fhágann go bhfuil a titim ghéar i saol tuirse (féach Fíor 2) agus foirmiú martensite féideartha le linn an fhuaraithe – micreastruchtúr atá brioscach go tubaisteach. D'fhéadfadh go gcaillfidh sreang ró-annealed suas go dtí 40% de neart teanntachta .

C3: Cén atmaisféar a theastaíonn le linn anáil chun ocsaídiú a chosc?
A3: Le haghaidh sreang cruach carbóin, a 95% N₂ / 5% H₂ (atmaisféar HNX) agus drúchtphointe faoi -20°C cosc ar scálú. Maidir le cruach dhosmálta, éilíonn anáil geal atmaisféar saibhir hidrigine le pointe drúcht ≤ -40°C a choimeád ar bun ar an ciseal ocsaíd cróimiam éighníomhach.

C4: Conas a dhéantar cáilíocht anáil a fhíorú i dtáirgeadh?
A4: Áirítear le rialú cáilíochta tástáil teanntachta (caomhnaigh 90-95% den sprioc-neart) , tástáil torsion (íosmhéid 16–32 casadh) , tástálacha droim ar ais, agus tomhas struis iarmharach trí XRD (sprioc <150 MPa). Deimhníonn scrúdú micreastruchtúr ag formhéadú 200–1000× athchriostalú agus easpa céimeanna neamh-inmhianaithe.

X Facebook
Táirgí Nuacht
