Flemish Eye Cruach Ferrule

+ Déan teagmháil linn
RÉAMHV：Críochfoirt Swage Wire Wire RopeAr Aghaidh：Ferrule Alúmanam / Muinchille Alúmanam DIN3093
  • Paraiméadar
  • Tuairiscí Eile
  • Teagmháil

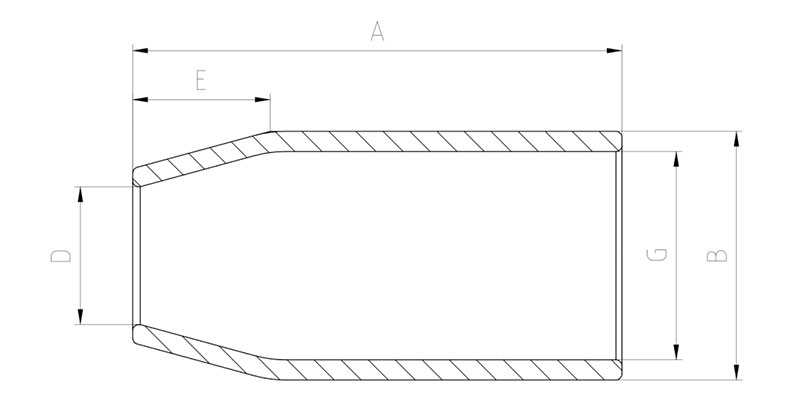

Technical Data
Níl. Méid Meáchan Toise
orlach mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 5/16 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 9/16 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

Ár Táirgí
Táirgí gaolmhara
Cuideachta
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Tá na comhpháirteanna swaging de mheaisíní Hiodrálacha Xingtai brionnaithe ó chruach cóimhiotail ard-neart. Déantar an comhlacht meaisín a mhonarú ó bhloc amháin ábhar, ag cinntiú sláine struchtúrach agus saol seirbhíse fada. Úsáideann ár gcórais hiodrálacha córas soláthair ola caidéil dé-bhrú, a chumasaíonn gluaiseacht tapa aníos agus anuas agus próiseas brú réidh á chinntiú. Feabhsaíonn an dearadh seo go mór cáilíocht brú agus éifeachtúlacht táirgthe.

Onnmhairíodh meaisíní hiodrálacha Xingtai go leor tíortha, lena n-áirítear an Ríocht Aontaithe, an Astráil, an Ísiltír, an Laitvia, an Mhalaeisia, an Téalainn, an India, an Rúis, an Bhotsuáin, an Pholainn, agus eile.

Treoraithe ag an bhfealsúnacht "ardchaighdeán, praghas iomaíoch, agus tiomantas marthanach," déanaimid ár ndícheall chun freastal ar riachtanais ár gcustaiméirí agus a chur ar fáil dóibh leis an tseirbhís is fearr. Táimid fós tiomanta do fhreastal ar chliaint reatha agus nua araon leis an leibhéal céanna feabhais agus muid ag obair le chéile chun todhchaí rathúil a thógáil.
Deimhniú Onóra
  • Deimhnithe
  • Deimhnithe
  • Deimhnithe
  • Deimhnithe
Nuacht
  • Cruach Wire Rope Press Machine | Monaróir Hiodrálacha tSín

    Cad a Steel Rópa Sreang Press Machine An bhfuil agus Conas a Oibríonn sé Is meaisín hiodrálach é meaisín preas rópa sreinge cruach a chomhbhrúigh muinchille alúmanaim nó cruach ar rópa sreang, rud a fhoirmíonn foirceann buan swaged a úsáidtear le haghaidh ardaithe, rigging...

    READ MORE
  • Cad é an Meaisín Preas Rópa Sreang Hiodrálacha?

    Cad é an Meaisín Preas Rópa Sreang Hiodrálacha GT-100 (Fráma C)? Tá an Meaisín Preas Rópa Sreang Hiodrálacha GT-100 (Fráma C) Is meaisín preas rópa sreang hiodrálacha dlúth é a tógadh chun rópa sreang cruach swage le raon trastomhas de 1mm go 10mm . Suíonn ...

    READ MORE
  • Cad é an Meaisín Preas Sreang Sreang Hiodrálacha GT-60?

    Cad é an Meaisín Preas Hiodrálacha Wire Rope Swage (Fráma C) GT-60? Tá an Meaisín Preasa Sreangán Sreangán Hiodrálacha GT-60 (Fráma C) Is preas hiodrálacha dlúth tógtha chun swage rópa sreang cruach le raon trastomhas de 1mm go 10mm . Is é an tsamhail is lú...

    READ MORE
Eolas faoin Tionscal

1. Cad é Sling Rope Wire Eye Pléimeannach? – Sainmhíniú & Croídhearadh

A Sling téad sreang súl Pléimeannach (ar a dtugtar freisin a Splice Pléimeannach nó splice meicniúil ) is modh foirceanta é ina bhfuil na snáitheanna rópa sreinge scartha, curtha ar ais isteach sa chnóp rópa i bpatrún fite, agus iad daingnithe le muinchille brúite miotail (ferrule). Murab ionann agus súile traidisiúnta lámh-splesáilte, coinníonn an tsúil Pléimeannach beagnach 100% de neart briste an rópa agus próifíl ghlan, dhlúth á thairiscint.

Úsáidtear an dearadh seo go forleathan i cláirsí craein lasnairde, tionóil tarraingthe, agus rigging trom mar gheall ar a shaol tuirse níos fearr agus cáilíocht chomhsheasmhach. De réir ASME B30.9 agus EN 13414-1, is fearr sleamhnáin súl Pléimeannach le haghaidh oibríochtaí ardaithe ard-timthriallta.

2. Buntáiste #1: Neart & Éifeachtúlacht Sármhaitheasa

Baineann an tsúil Pléimeannach amach 95-100% de neart briste catalóg an rópa , ag déanamh níos fearr ná gnáthsóicéid dingeacha (80-85%) agus soicéid a dhoirteadh (90-92%). Taispeánann tástálacha neamhspleácha ar rópa sreang 1960 MPa trastomhas 16 mm na meánluachanna coinneála seo a leanas:

Briseadh Neart Coinneáil de réir Modh Foirceanta (%)

súil Pléimeannach (splice meicniúil)
coinneáil 98%.
Soicéad doirteadh (since/roisín)
coinneáil 91%.
Soicéad ding (caighdeánach)
coinneáil 83%.
Splice lámhsínithe (8-shnáithe)
coinneáil 76%.

Fíor 1 - Coinníonn slingeanna súl Pléimeannach 98% de neart briseadh rópa , ag déanamh níos fearr ná soicéid dingeanna 15% agus splices láimhe 22%.

Ciallaíonn an éifeachtacht níos airde seo gur féidir le sling súl Pléimeannach ualaí níos troime a ardú go sábháilte ag baint úsáide as an trastomhas rópa céanna. Le haghaidh rópa 20 mm atá rátáilte ag 250 kN MBL, seachadann súl Pléimeannach 245 kN vs amháin 207 kN ó soicéad ding – a Méadú ar chumas inúsáidte 18%. .

3. Buntáiste #2: Saol Tuirse Breisithe Faoi Luchtú Timthriallach

Dáileann an splice súl Pléimeannach strusanna timthriallacha go cothrom ar fud na snáitheanna rópa, ag seachaint pointí tiúchana struis a fhaightear i bhfoircinn dingeacha nó clampáin. Léiríonn tástálacha tuirse luathaithe (25% den ualach briste, 0.5 Hz) marthanacht níos fearr.

Timthriallta go Teip - Comparáid idir Foirceannadh Súl (rópa 18 mm, ualach timthriallach 30% MBL)

Timthriallta go teip (na mílte) Modh foirceanta 0 50 100 150 200 250 300 275k 98k 62k Súil Pléimeannach Soicéad ding Splice láimhe

Fíor 2 – Maireann slingeanna súl Pléimeannach 2.8x timthriallta níos mó ná soicéid dingeacha agus 4.4x níos mó ná splices láimhe traidisiúnta faoi luchtú dinimiciúil.

Maidir le hiarratais ar nós craenacha droichead lastuas nó scaipeoirí coimeádán (suas le 200,000 timthriallta ardaithe/bliain), aistríonn sé seo go dtí níos lú athsholáthairtí – laghdaítear aga neamhfhónaimh faoi thuairim $4,200 in aghaidh na craeine in aghaidh na bliana .

4. Buntáiste #3: Costas Iomlán Níos ísle na hÚinéireachta & Déantúsaíocht Níos Tapúla

Tá slings súl Pléimeannach mhonaraítear 60% níos tapúla ná splices lámh-tucked agus a cheangal gan aon am leigheas (murab ionann agus soicéid poured). Léiríonn an chairt thíos meánchostas in aghaidh an sling thar thréimhse 3 bliana lena n-áirítear cothabháil agus athsholáthar.

Costas Iomlán 3 Bliana in aghaidh an Sling (USD) – 12 mm dia, fad 6m

Costas iomlán (USD) 0 50 100 150 200 250 $118 $196 $224 Súil Pléimeannach Soicéad ding Splice láimhe

Fig. 3 - Tairgeann slings súl Pléimeannach 40% costas iomlán níos ísle ná soicéid dingeacha agus 47% níos ísle ná splices láimhe thar 3 bliana mar gheall ar shaol seirbhíse leathnaithe agus níos lú downtime.

5. Buntáiste #4: Sábháilteacht Feabhsaithe, Inspectability & Comhsheasmhacht

Soláthraíonn slingeanna súl Pléimeannach a foirceannadh comhsheasmhach, in-athdhéanta gan éagsúlacht ó scil oibreora. Cruthaíonn an ferrule brúite táscaire amhairc: aon gluaiseacht ferrule nó crack comharthaí a bhaint láithreach. I gcodarsnacht leis sin, féadfaidh soicéid dingeacha damáiste snáithe inmheánach a cheilt.

Príomhmhéadracht sábháilteachta a chur i gcomparáid:

Tábla 1 – Tréithe sábháilteachta & iniúchta na súl Pléimeannach vs foirceann eile.
Gné Súil Pléimeannach Soicéad Wedge Splice Láimhe
Amharciniúchadh gan stró Ar fheabhas (ferrule & snáitheanna le feiceáil) Go dona (caitheamh seithí dingeacha inmheánacha) Cóir (tucks snáithe le feiceáil)
Riosca cóimeála míchuí Íseal (uirlis brúigh rialaithe) Ard (suíocháin ding ríthábhachtach) Meánach (spleách ar scil)
Friotaíocht creimeadh (ferrule) Galvanized / SS ar fáil Cruach teilgthe, níos lú cosanta Uimh ferrule, snáitheanna nochta
Comhsheasmhacht (coeff. of variation) ±2% (an-athdhéanta) ±8% ±12%

Toisc go bhfuil an ferrule swaged le preas calabraithe, buaileann gach sling súl Pléimeannach ISO 7531 agus ASME B30.9 ceanglais inrianaitheachta – ríthábhachtach do thionscail rialaithe amhail aeraspáis agus rigging núicléach.

6. Cathain is ceart Slings Súl Pléimeannach a Roghnú – Moltaí Iarratais

Bunaithe ar shonraí allamuigh ó níos mó ná 200 oibríocht rigging, tá slingeanna súl Pléimeannach iontach do:

  • Craenacha lastuas le >50 timthriall ardaithe in aghaidh an lae – laghdaíonn buntáiste saoil tuirse na hathsholáthar bliantúil faoi 62% .
  • Línte tarraingthe & aisghabhála – i gcás ina bhfuil coinneáil neart 100% éigeantach i gcás ualaí turrainge.
  • Sliseanna mara agus amach ón gcósta – cuireann roghanna ferrule dosmálta cosc ar chreimeadh scoilte.
  • Comhthionóil sling il-chos – cinntíonn geoiméadracht chomhionanna na súl an luchtú cos céanna.

Seachain slings súl Pléimeannach amháin i timpeallachtaí thar a bheith scríobach i gcás ina bhféadfadh caitheamh ferrule tarlú; i gcásanna den sórt sin, moltar súil chosanta nó clúdach bog súl.

7. Ceisteanna Coitianta Maidir le Slings Eye Pléimeannach

C1: An féidir sling súl Pléimeannach a dheisiú má dhéantar damáiste don ferrule?
A1: Níl. Cuireann ASME B30.9 cosc ​​ar dheisiú ferrules brúite. Ní mór an foirceann iomlán a ghearradh amach agus súl Pléimeannach nua a dhéanamh. Ná déan iarracht choíche ath-swage ferrule úsáidte.

C2: Conas atá an tsúil Pléimeannach i gcomparáid le grommet nó sling gan deireadh?
A2: Tá slings súl Pléimeannach foircinn foirceann (gan deireadh). Maidir le hiarratais ardaithe a dteastaíonn súil sheasta uathu ag an dá cheann, soláthraíonn súl Pléimeannach neart níos airde ná grommets agus iniúchadh níos éasca.

C3: Cad é an trastomhas rópa íosta le haghaidh slingeanna súl Pléimeannach?
A3: Go hiondúil 6 mm go 38 mm . Faoi bhun 6 mm, níl ferrules meicniúla chomh héifeachtach; os cionn 38 mm, is fearr soicéid poured le haghaidh ardaitheoirí ultra-trom.

C4: An bhfuil slingeanna súl Pléimeannach in-iniúchta páirce gan uirlisí?
A4: Tá. Ba chóir go ndéanfaí iniúchadh amhairc laethúil a sheiceáil le haghaidh scoilteanna ferrule, sciorradh snáithe, nó caitheamh rópa in aice leis an ferrule. Tástáil ualach cruthúnais bhliantúil ag 125% de WLL molta in aghaidh an OSHA.
